在学习杠杆时,感到力臂是最难画的,实际上那是你没有掌握正确的作图方法。下面我就来告诉大家如何正确画出杠杆的力臂,重点是掌握作图方法,杠杆的问题再变,画力臂的方法是不变的,只要掌握住力臂的画法,杠杆的力臂就能正确找出,杠杆问题就能迎刃而解。今天就给大家分享一下杠杆力臂的画法。

材料/工具

纸笔

方法

  • 1
    找点。找到杠杆的支点(就是杠杆绕其转动的点)。
  • 2
    画线。画出力(动力或阻力)所在的直线。实际上如果图当中画出了动力或阻力,那么力的直线就已经存在了,因为力的示意图就是一条线段,这条线段所在的直线就是力的直线。我们所要做的就是沿力的方向正向或反向延长,做出力的直线,记住,力的延长线一定要画成虚线。
  • 3

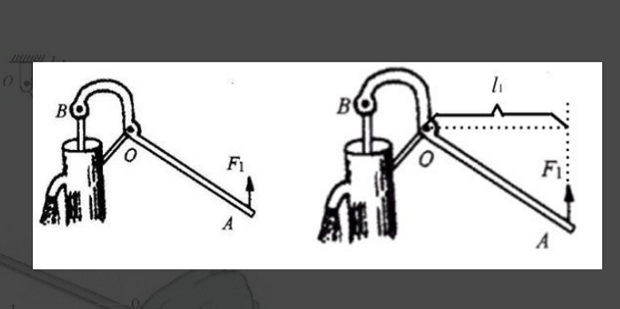

    从点到线做垂线段。从支点到力的作用线做垂线段,该段距离就是力臂。
  • 4
    用大括号把该段距离标出来。
  • 5
    写出力臂的符号。
END
